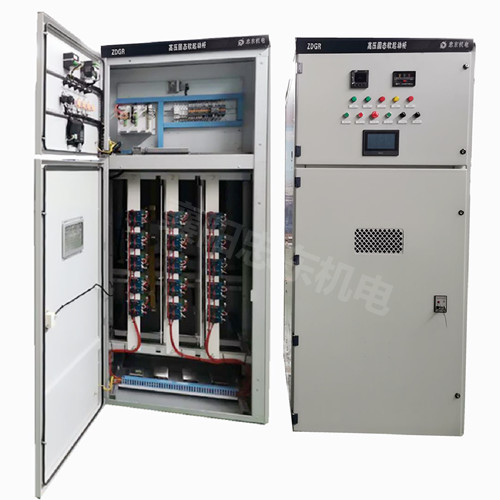

ZDGR金屬鎧裝高壓固態軟啟動柜
一、概述
ZDGR高壓固態軟起動器是由多個晶閘管串并聯而成，通過控制晶閘管的觸發角來控制輸出電壓的大小，滿足電機起動過程中不同的電流及電壓要求。在電機起動過程中，ZDGR高壓固態軟起動器按照預先設定的起動曲線，增加電機的端電壓，使電機平滑加速，從而減少了電機起動時對電網、電機本身及電機負載的電氣及機械沖擊。當電機達到正常轉速后，旁路開關接通，電機起動完畢。此后，ZDGR軟起動器脫開電機運行，用戶可根據需要對軟起動參數進行設置，對電機將不提供保護或者繼續保護電機。
二、主要用途及適用范圍
ZDGR高壓固態軟起動器主要應用于各種大中型高壓電動機的降壓軟起動。
三、適用范圍：
l 電壓范圍：AC3.0-15KV；
l 功率范圍：200KW-15000KW；
l 頻 率：50Hz/60Hz±2 Hz；
l 電機類型：三相高壓交流電動機。
四、使用環境條件
l 環境溫度上限不超過60℃(24小時平均溫度不超過45℃)，下限不低于-15℃；
l 相對濕度不超過95%；海拔高度不超過1000m，超過1000m要容量使用；
l 應放置在室內，無劇烈振動及沖擊，沒有火災及爆炸危險的場合；
l 不允許有導電塵埃及腐蝕性氣體。
五、型號及規格
表1-1為具體的不同型號軟起動器的參數說明。表1-1 不同型號軟起動器的參數說明
|
型號 |
額定電壓 （kV） |
適配電機功率（kW） |
外形尺寸 |
重量 (kg) |
||
|
寬（W） |
深（D） |
高（H） |
||||
|
ZDGR-100/6 |
6 |
1000 |
1000 |
1500 |
2300 |
700 |
|
ZDGR-200/6 |
6 |
1800 |
1000 |
1500 |
2300 |
700 |
|
ZDGR-300/6 |
6 |
2600 |
1000 |
1500 |
2300 |
800 |
|
ZDGR-400/6 |
6 |
3500 |
1000 |
1500 |
2300 |
800 |
|
ZDGR-500/6 |
6 |
4500 |
1600 |
1650 |
2300 |
1100 |
|
ZDGR-600/6 |
6 |
5400 |
1600 |
1650 |
2300 |
1100 |
|
ZDGR-700/6 |
6 |
6400 |
1600 |
1650 |
2300 |
1150 |
|
ZDGR-50/10 |
10 |
750 |
1000 |
1500 |
2300 |
750 |
|
ZDGR-100/10 |
10 |
1500 |
1000 |
1500 |
2300 |
750 |
|
ZDGR-150/10 |
10 |
2200 |
1000 |
1500 |
2300 |
750 |
|
ZDGR-200/10 |
10 |
3000 |
1000 |
1500 |
2300 |
850 |
|
ZDGR-300/10 |
10 |
4500 |
1400 |
1650 |
2300 |
950 |
|
ZDGR-400/10 |
10 |
6000 |
1400 |
1650 |
2300 |
1150 |
|
ZDGR-500/10 |
10 |
7500 |
1600 |
1700 |
2300 |
1250 |
|
ZDGR-600/10 |
10 |
9000 |
1600 |
1700 |
2300 |
1400 |
|
ZDGR-700/10 |
10 |
10000 |
1600 |
1700 |
2300 |
1400 |
注：若需要更大功率電機外形尺寸或者特殊尺寸請與我公司聯系。
