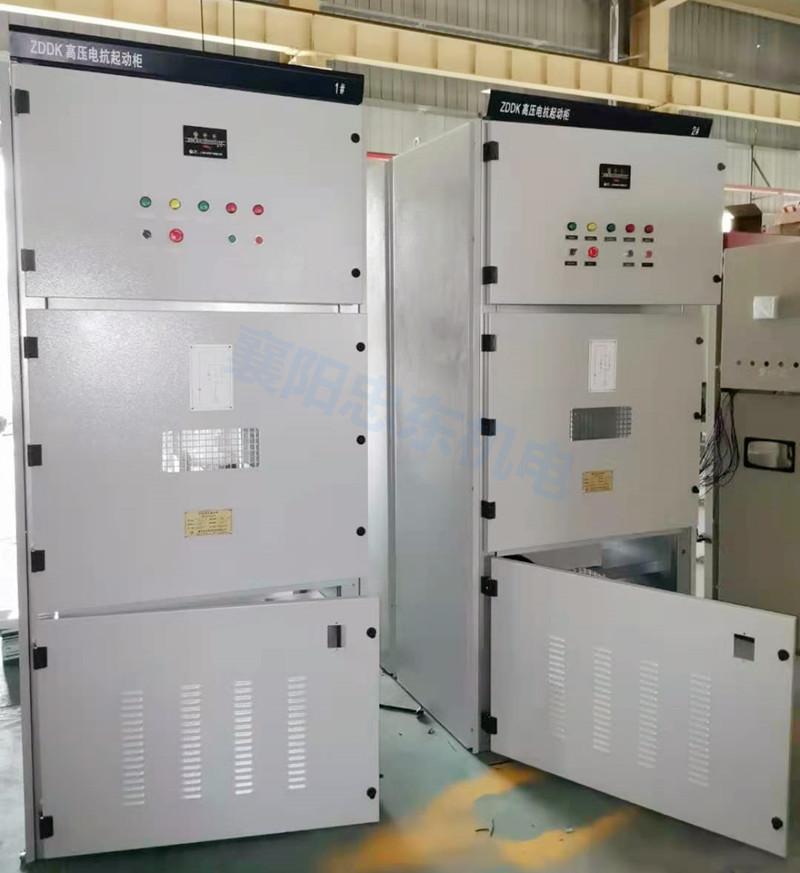

1.?高壓電抗器啟動柜的原理：? ??

交流異步電動機在額定電壓下啟動時，初始啟動電流過大往往超過額定電流的許多倍（一般5-8倍），為了減少啟動電流，通常采用限流電抗器，它工作時與電機的定子繞組串聯，交流電動機的啟動過程很短（一般數秒鐘至兩分鐘），啟動后將電抗器切除。??

 2.?柜型特點：?KYN28A鎧裝中置式柜?和XGN2柜型

3.?尺寸要求：訂制.?

4.技術特點?

4.1、電抗器線圈經環氧樹脂澆注而成，具有阻燃、自熄、免維護、機械強度高、抗短路沖擊能力強、絕緣強度好、局部放電量小、使用壽命長等優點；?

4.2、電抗器鐵芯制造采用了干式電抗器的制造技術、振動小、噪音低、漏磁小，重量比油浸要輕、占用空間小、結構簡單、損耗也相對小、對環境的電磁干擾??；?

4.3?、啟動柜尺寸緊湊，節約占地。??

5.使用條件? ???

5.1、海拔高度不超過1000米，戶內；????

5.2、運行溫度在-15℃~+45℃；? ???

5.3、安裝于戶內無劇烈震動，無任何有害氣體或粉塵的場合，無易燃易爆物品；

6.主要電氣元件和參數?

6.1?真空接觸器?JCZ5-12/D250-2.5?

6.1.1額定電壓（Ue）：?????????12?kV?

6.1.2額定電流（Ie）：?????????250A?

6.1.3額定頻率：?????????50/60Hz?

6.1.4額定關合能力：???????????10Ie?

6.1.5額定開斷能力：???????????8Ie?

6.1.6額定短時耐受電流：???????10Ie?

6.1.7額定峰值耐受電流：???????25Ie?

6.1.8額定短路耐受時間：???????4s?

6.1.9工頻耐壓：?42（相間、相對地）千伏;42（真空斷口）千伏?

6.1.10雷電沖擊耐壓（峰值）:???75千伏?

6.1.11機械壽命：??????????????100萬次?

6.1.12?電壽命：????????????????10萬次?

6.2電抗器??QKSC???

6.2.1啟動電機功率：?根據具體項目設定?6.2.2額定電壓：??????????????

10KV?6.2.3抽頭百分比： 85%、65%
