ZDGY系列固態軟起動一體柜由襄陽忠東機電設備有限公司自主生產，采用品牌高壓大功率可控硅器件，可理想解決各種應用場合下高壓大功率電機起動過程中出現的電流沖擊和轉矩沖擊問題。ZDGY系列固態軟起動一體柜的投運，幫助用戶解決了起動電流大到并導致電網電壓跌落、電機繞組燒壞等問題，并且自動化程度高、使用方便、維護簡單等優點.

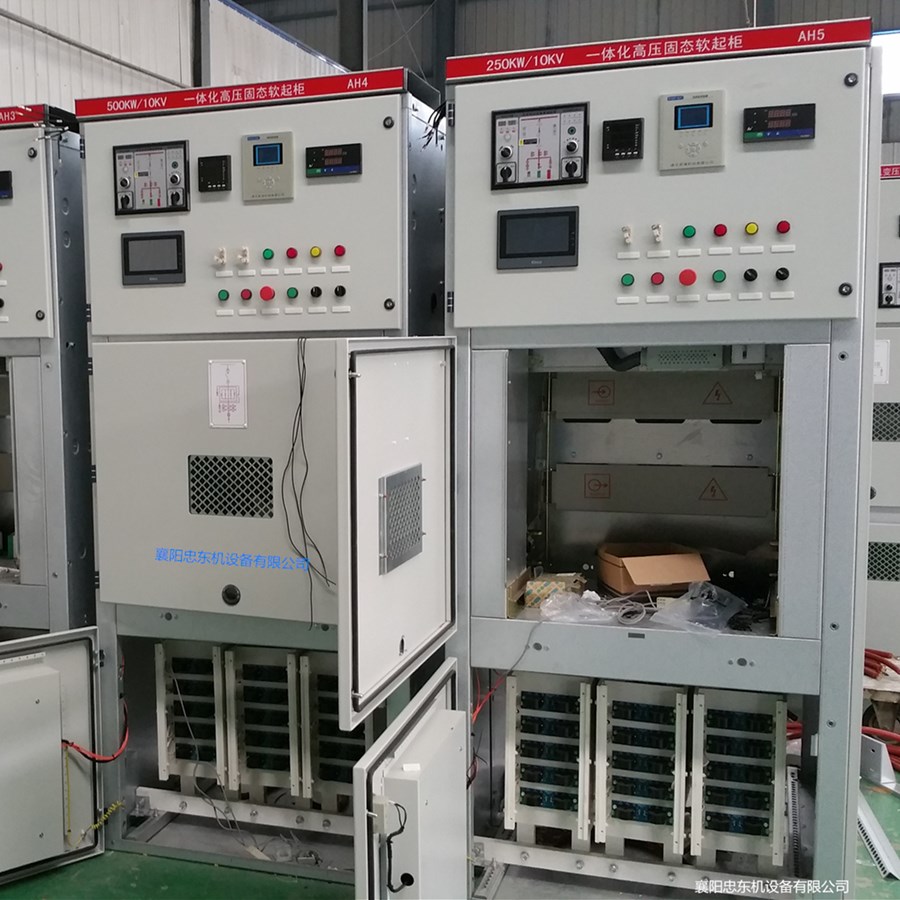

ZDGY型高壓軟啟動一體柜外形尺寸為：2300×1500×1000。所有設備按高壓和低壓部分分別布置，低壓控制部分全部布置在前門面板里面的鐵箱內，它與所有高壓電器**絕緣隔離。主電路的電壓電流信號通過屏蔽線引入箱內。開關操作信號由微機I/O口輸出，通過執行繼電器對開關進行操作，同時通過I/O口返回開關狀態信號。通過光纖向高壓晶閘管組件傳送觸發脈沖信號并返回組件狀態信號。  高壓電器按功能和進出線次序由右到左布置,到電機的電纜線由柜體下部引出。 柜體前門分成3個單獨的門（圖4）。上部門設置兩塊電壓表，一塊電流表；中門為大小雙重門，小門安裝在大門上，大門里面安置鐵箱體，在鐵箱上固定低壓控制電器和微機硬件，小門上設置信號燈、顯示器和操作鍵，打開小門可檢查測試低壓器件及電子電路。

1.5  主要部件

1．5．1 晶閘管組件  電源電壓為10kV時，每相由6組晶閘管組件串聯，ZDGY型軟起動裝置采用空氣對流冷卻。

1．5．2 真空接觸器KM  真空接觸器用于起動結束時旁路晶閘管組件，在正常運行條件下開斷負載電流，或開斷大于額定電流的故障電流。接觸器選用JCZ5-12J/D250.25(T)型交流真空接觸器。  真空斷路器QF，主要作為主開關。微機綜保ZB，為電動機的保護裝置。

1．5．3 電流互感器1TA,2TA,3TA  額定工作電壓 10kV 原邊額定電流  800A 次邊額定電流 5A 數量  3臺

1．5．4 觸發系統  可控硅觸發電路是系統穩定可靠的關鍵部分，必須具有抗噪聲干擾的能力，可以工作在惡劣的工作在環境中，不受現場安裝時線路阻抗、短路容量、或開關的快速通斷而產生影響，ZDGY型軟起動裝置觸發電路的特性包括：  自動同步的觸發脈沖——以保證每相的導通角的觸發點相同從而不產生誤觸發，這特性適合那些小型工廠自備的發電機設備，ZDGY型軟起動裝置可以放心的使用于波動較大且不穩定的電源。  穩定可靠的觸發脈沖信號——可以在150度的范圍內可靠地觸發可控硅，并且不受噪聲信號的影響，以保證不產生誤觸發。

1．5．5閉環觸發控制方式——根據輸入電流和電壓曲線和輸出電流和電壓反饋進行平滑的軟起動，可以滿足起動時不同的工藝需要。  光導纖維隔離用于高壓電源和全部低壓系統之間以達到*大限度的隔離和確保**。

1．5．6 電子控制系統  電子控制電路分為低壓、高壓兩部分，并隔離成兩個獨立的部分。低壓電子部分包括操作鍵盤和接口、DSP主控板和控制開關及繼電器等，安裝在低壓控制室中。高壓電子部分為觸發驅動板，位于SCR模塊組件上面。  控制鍵盤操作接口：一個4×15個漢字字符的LCD顯示器和3個指示燈及蜂鳴器，LCD 顯示器可以顯示電源電壓、電機電壓，三相電流，各種故障及起動和停車的參數，3個指示燈用于指示起動、運行及報警的狀態，控制鍵盤用于人機對話和參數調整。  DSP主控板：DSP板上裝有數字信號處理器和通訊處理器，決定各種操作功能，根據用戶的設定程序和**反饋信號來進行控制，主板上裝有EPROM、EEPROM和DRAM寄存器，以及模擬和數字接口?？刂浦鹘佑|器、旁路接觸器的動作順序和SCR的觸發，這個板子上產生全部的觸發信號和接收來自光纖隔離的反饋信號，把模擬信號轉換為DSP所需的數字信號。  觸發驅動板：位于SCR模塊組件上面，這些板子和主電源板通過光纖進行通訊聯系，通過脈沖變壓器把觸發脈沖信號進行放大來觸發SCR。
